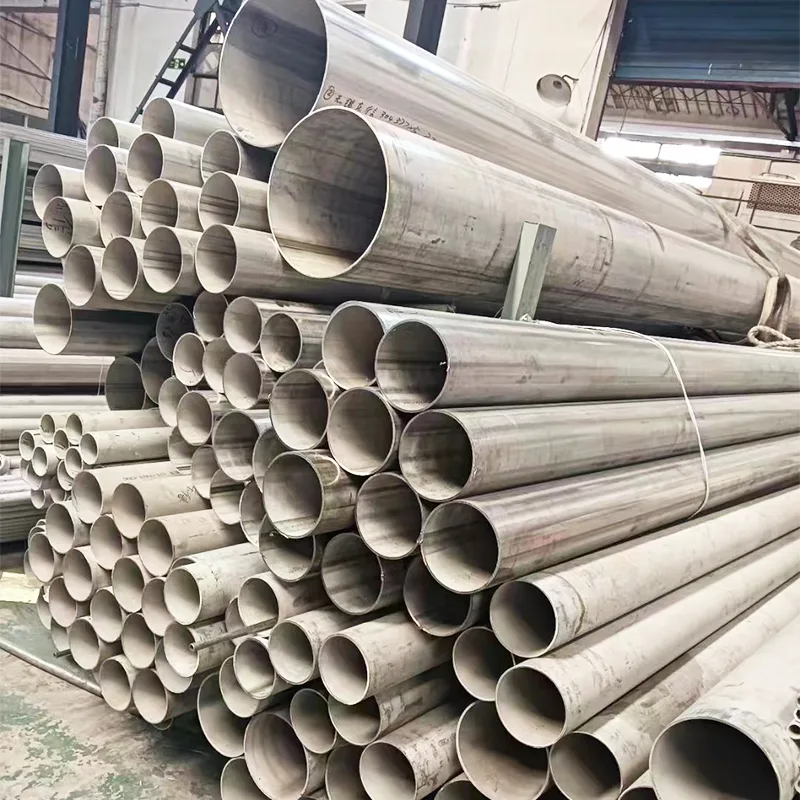

Geschweißtes Rohr aus Edelstahl 304
Geschweißte Rohre aus Edelstahl 304 weisen eine hervorragende Korrosionsbeständigkeit, Rost- und Feuchtigkeitsschutz auf und können sich bei stabiler Temperaturbeständigkeit an feuchte und leicht saure/alkalische Umgebungen im Freien anpassen. Das Material ist sicher, sauber und geruchlos und erfüllt die Standards der Lebensmittel- und Wasserversorgung. Chinesische Hersteller von geschweißten Rohren aus Edelstahl 304 bieten Rohre mit präzisen Abmessungen, gleichmäßiger Wandstärke, guter Druckbeständigkeit, Haltbarkeit und langer Lebensdauer.
Die Druckbelastbarkeit von geschweißten Rohren aus Edelstahl 304 hängt in erster Linie von der Wandstärke, dem Außendurchmesser, der Materialstärke, der Schweißqualität und der Betriebstemperatur ab und muss den standardisierten Sicherheitsfaktor-Designspezifikationen entsprechen. Das Folgende ist eine Systembeschreibung:
I.Kerneinflussfaktoren
|
Einflussfaktoren: |
Wichtige Hinweise: |
|
Wandstärke (t) |
Je größer die Wandstärke, desto höher die Drucktragfähigkeit, was einen direkten Zusammenhang zeigt. |
|
Außendurchmesser (D) |
Je größer der Außendurchmesser, desto geringer ist die Druckbelastbarkeit bei gleicher Wandstärke, was einen umgekehrten Zusammenhang zeigt. |
|
Materialstärke |
304 Standardzugfestigkeit ≥ 520 MPa, Streckgrenze ≥ 210 MPa. |
|
Schweißqualität |
Die Schweißeffizienz (E) beeinflusst die tatsächliche Drucktragfähigkeit; Hochwertig geschweißte Rohre können einen E-Wert von 0,85-0,95 erreichen. |
|
Betriebstemperatur |
Mit steigender Temperatur nimmt die zulässige Spannung ab; Die Leistung ist bei Raumtemperatur (20℃) optimal. |
|
Sicherheitsfaktor |
Flüssigkeitsrohre erfordern normalerweise das Zwei- bis Dreifache der zulässigen Spannung. Gefährliche Medien mit hohem Druck erfordern das Vierfache oder mehr. |
II. Druckberechnungsformeln
1. Theoretischer Berstdruck (Barlow-Formel): P₁=2σt/D (σ ist die Zugfestigkeit in MPa, t ist die Wandstärke in mm, D ist der Außendurchmesser in mm)
2. Zulässiger Arbeitsdruck (üblicherweise in der Technik verwendet): P₂=(2×S×E×t)/(D−t) (S ist die zulässige Spannung, E ist die Schweißeffizienz, t ist die Wandstärke, D ist der Außendurchmesser) Zulässige Spannung aus Edelstahl 304 bei Raumtemperatur S≈137–170 MPa (basierend auf 40 % Zugfestigkeit)
III. Referenztabelle für allgemeine Druckspezifikationen (Raumtemperatur, Sicherheitsfaktor 2)
|
Theoretischer Berstdruck (MPa) |
Zulässiger Arbeitsdruck (MPa) |
Anwendbare Szenarien |
|
54.7 |
27.3 |
Niederdruck-Dekorrohre, Möbelstützen |
|
50 |
25 |
Tür- und Fensterrahmen, kleine Geländer |
|
40.5 |
20.3 |
Treppenhandläufe, Innendekoration |
|
41.2 |
20.6 |
Balkongeländer, technische Säulen |
|
34.2 |
17.1 |
Große Zäune, Landschaftsrohre |
|
29.6 |
14.8 |
Schutz im Freien, allgemeiner Flüssigkeitstransport |
|
26.3 |
13.2 |
Industrielle Rohrleitungen, Wasseraufbereitungssysteme |
Hinweis: 1 MPa≈10 kg/cm², der zulässige Druck berücksichtigt bereits den Sicherheitsfaktor
IV. Anwendungsszenarien und Druckempfehlungen
|
Anwendungsszenarien |
Empfohlener Betriebsdruck: |
Empfohlene Wandstärke: |
|
Zivile Wasserversorgung |
≤1,0 MPa |
≥1,2 mm |
|
Industrieflüssigkeiten (nicht korrosiv) |
≤2,5 MPa |
≥2,0 mm |
|
Warmwassersysteme |
≤1,6 MPa |
≥1,5 mm |
|
Niederdruck-Gasübertragung |
≤0,6 MPa |
≥1,0 mm |
|
Hochdruckbedingungen |
Kundenspezifische verdickte Wandstärke + zerstörungsfreie Prüfung erforderlich. |
≥3,0 mm, Röntgenprüfung von Schweißnähten |
Geeignet für: Edelstahl 304. Anwendungen von geschweißten Edelstahlrohren:
1. Verwendung im Freien: Balkongeländer, Außentreppen, Hofzäune, technische Komponenten für den Außenbereich; beständig gegen Regen und Feuchtigkeit und weniger anfällig für Rost.
2. Salznebelgebiete an der Küste: Gebäude und Einrichtungen am Meer; Widersteht effektiv Salzkorrosion und ist weniger anfällig für Rostflecken.
3. Trinkwasser- und Lebensmittelindustrie: Leitungswassertransport, Rohrleitungen für Gastronomiegeräte, Wasseraufbereitungsgeräte; sicheres, hygienisches und ungiftiges Material.
4. Feuchte Küchen- und Badezimmerumgebungen: Küchen- und Badezimmerzubehör, Badezimmerarmaturen, Sanitärrohre; Langzeitbeständigkeit gegen Feuchtigkeit und Oxidation.
5. Leichte Industriebedingungen: Gewöhnliche chemische Flüssigkeiten, Abgasentlüftung, Rohre für Umweltschutzgeräte; beständig gegen milde Säuren und Laugen.
6. Langfristige Haltbarkeitsprojekte: Für eine lange Lebensdauer und reduzierte Wartungskosten; ein Ersatz für leicht rostende Rohre.
7. Sowohl für hohe als auch für niedrige Temperaturen geeignet: Anpassbar an tägliche Hochtemperaturbedingungen; Stabile Leistung und keine Verformung sowohl in heißen als auch in kalten Umgebungen.
Hot-Tags: Geschweißtes Rohr aus Edelstahl 304, China, Hersteller, Lieferant, Fabrik
